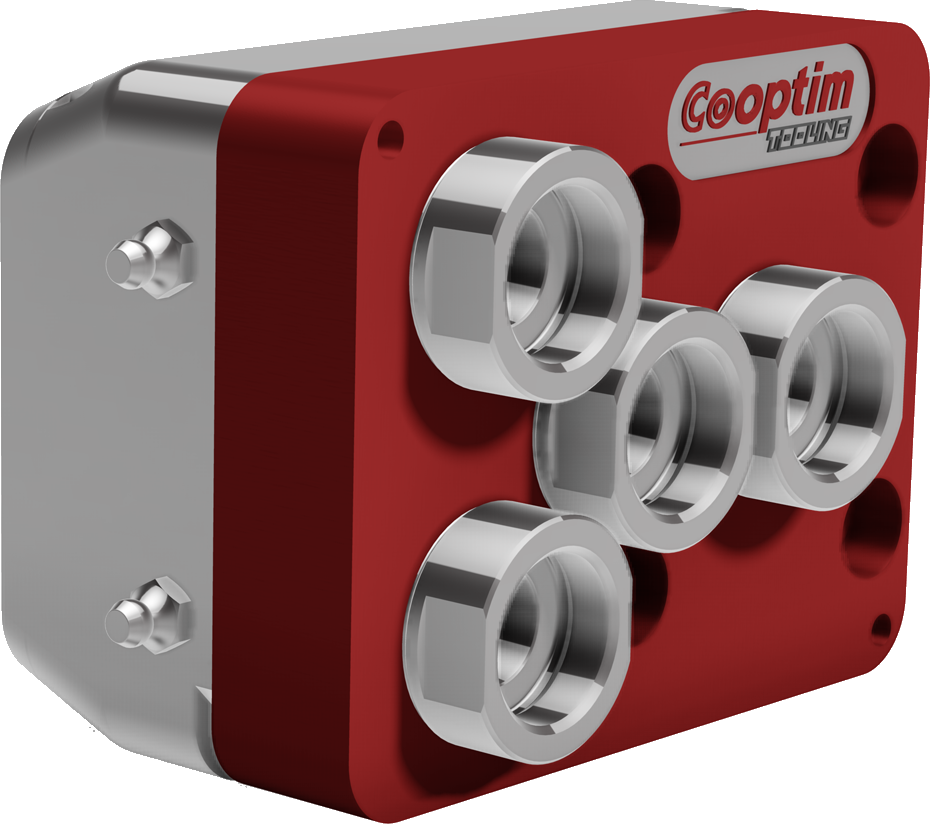

CMR 041
Radiális hajtott szerszámtartó
Revolverfej palást oldalára felszerelve radiális megmunkálásra alkalmazható.
• Maximális nyomaték: 16 Nm
• Maximális teljesítmény: 1 kW
• Áttétel: 1:1
• Maximális fordulatszám: 6000 min-1
• Szerszámcsatlakozás: ER16 patron (ø max.: 10)
• Revolverfejcsatlakozás: BMT38
• Maximális szerszámkilógás: 25 mm

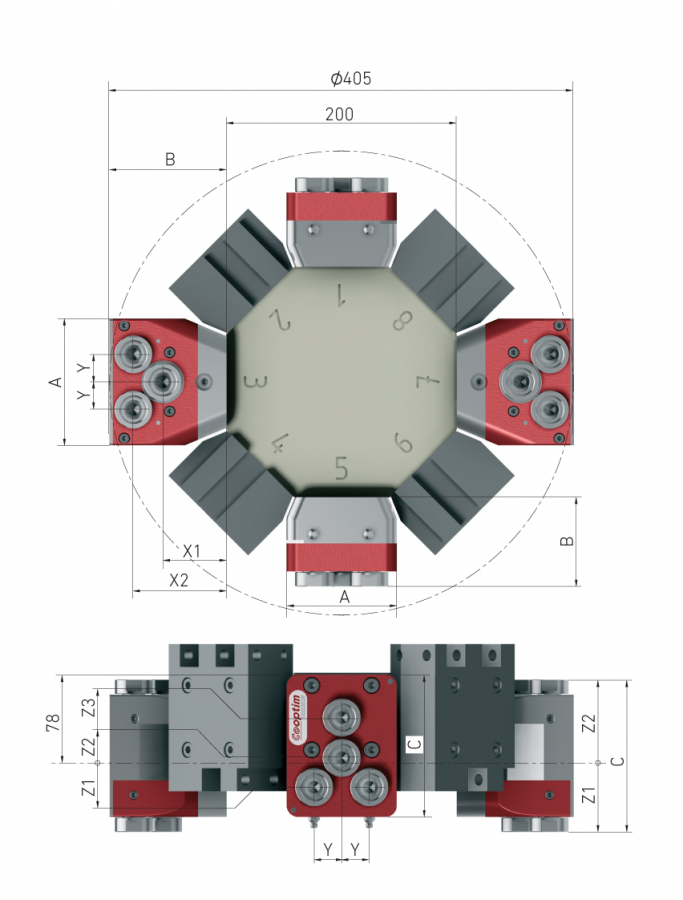

Körvonalméretek
| Befoglaló méretek: | ||
| Méretek | 6 orsós axiális | 4 orsós radiális |
| A | 110 mm | 96 mm |
| B | 102 mm | 77,5 mm |
| C | 132,5 mm | 134 mm |
| Szerszám korrekció: | ||
| Méretek | 6 orsós axiális | 4 orsós radiális |
| X1-sugár | 55,5 mm | - |
| X2-sugár | 81 mm | - |
| Y | 24 mm | 24 mm |
| Z1 | 60,5 mm | 21,5 mm |
| Z2 | 72 mm | 4 mm |
| Z3 | - | 39 mm |
